昇陽半導體(8028)目前的營收與獲利正處於快速成長期，主要成長動能為
先進製程需求：隨著台積電等客戶進入 2 奈米、A16 等先進製程，對再生晶圓的需求量大增。原本再生晶圓的需求量為1比2，也就是一片晶圓，需要兩片再生晶圓，未來將是1比3。
高效能運算 (AI)：AI 伺服器帶動高頻寬記憶體 (HBM) 與功率半導體需求，支撐了晶圓薄化業務的增長。
目前的擴廠計畫主要集中於台中港科技產業園區，採取「現有廠區擴充」與「興建全新智慧工廠」雙線並行模式，以應對 AI 與先進製程帶來的龐大需求。值得一提的是，新廠的人力需求將是舊廠的十分之一
以下為其主要擴廠進度與產能規劃：
因應主要客戶(如台積電)先進製程N2與A16的技術升級，昇陽半大幅上修了短中期的月產能目標：2026年底：因應需求強勁，將產能目標從95萬片大幅上修至120萬片。
中長期目標：透過台中二廠與中港廠FAB3B的加入，台灣現有廠區最大產能可擴展至每月200萬片的水準。
此擴廠計畫主要鎖定台積電 A16 製程首度導入「超級電軌」(Super Power Rail)技術所衍生的新承載晶圓(Carrier Wafer)需求。
「晶圓薄化」(Wafer Thinning)是半導體封裝過程中的關鍵步驟，簡單來說，就是把原本厚重的晶圓「磨薄」。
這項技術對現代電子產品至關重要，主要有以下四大作用：
1. 散熱與導熱
功率半導體(如元件中的 MOSFET 或 IGBT)在運作時會產生大量熱能。晶圓越厚，熱阻就越高。
2. 降低導通電阻(提升效能)
在功率元件中，電流通常需要垂直穿過晶圓。
3. 符合輕薄短小的設計
現代電子產品(手機、穿戴裝置)內部空間極度受限。
作用： 原始晶圓厚度通常在 700 微米(μm)左右，薄化後可以降至 100μm 甚至 50μm(比頭髮還細)。這讓晶片能放入超薄設備中，也利於多晶片堆疊(3D 封裝)。
4. 增加機械柔韌性
作用： 矽晶圓在極薄的狀態下會產生一定的彎曲韌性，這對於開發「可穿戴式電子設備」或「柔性電路」非常重要。

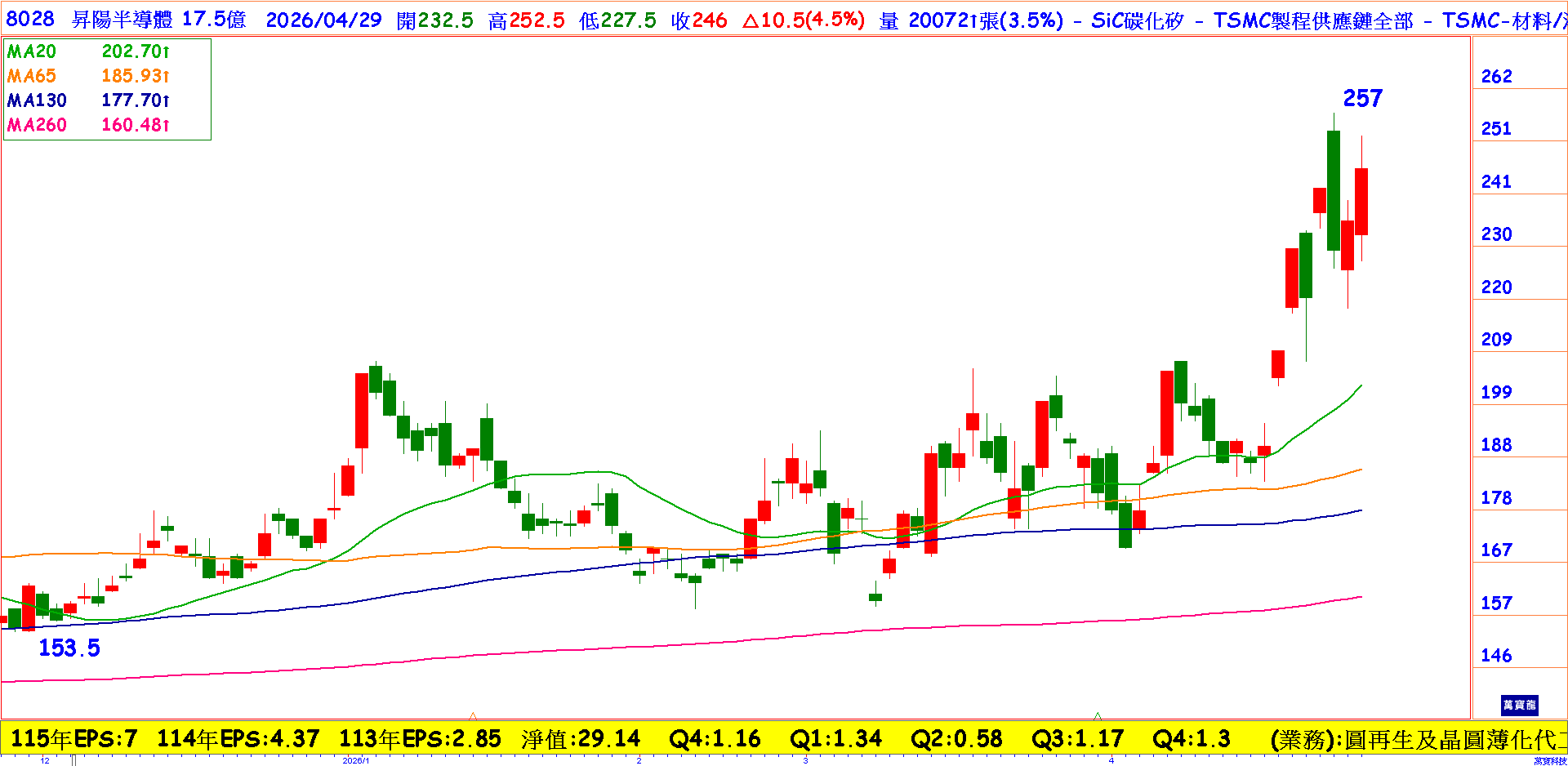

目前的獲利或許並不突出，但基於產業地位關鍵，營收成長明顯，股價均線多頭排列，頗值得關注。
